TS32-P
V形组合密封，密封唇口设计灵活，V形组合密封，唇口设计灵活，用于导向差、公差大的复杂工沉。可作为一整套V形组合密封使用，也可仅用中间V片来使用(当承压环和支撑环为金属材料时)。
还在犹豫？先获取样品，联系我们！
| 表面粗糙度 | Rtmax | Ra |
| 滑动表面 | ≤ 2,5 µm | 0,1–0,5 µm |
| 槽底 | ≤ 6,3 µm | ≤ 1,6 µm |
| 槽侧面 | ≤ 15 µm | ≤ 3 µm |
| 承载面积： 50-95% 和 0.5 Rz 的切削深度（基于 Cref = 0%） | ||

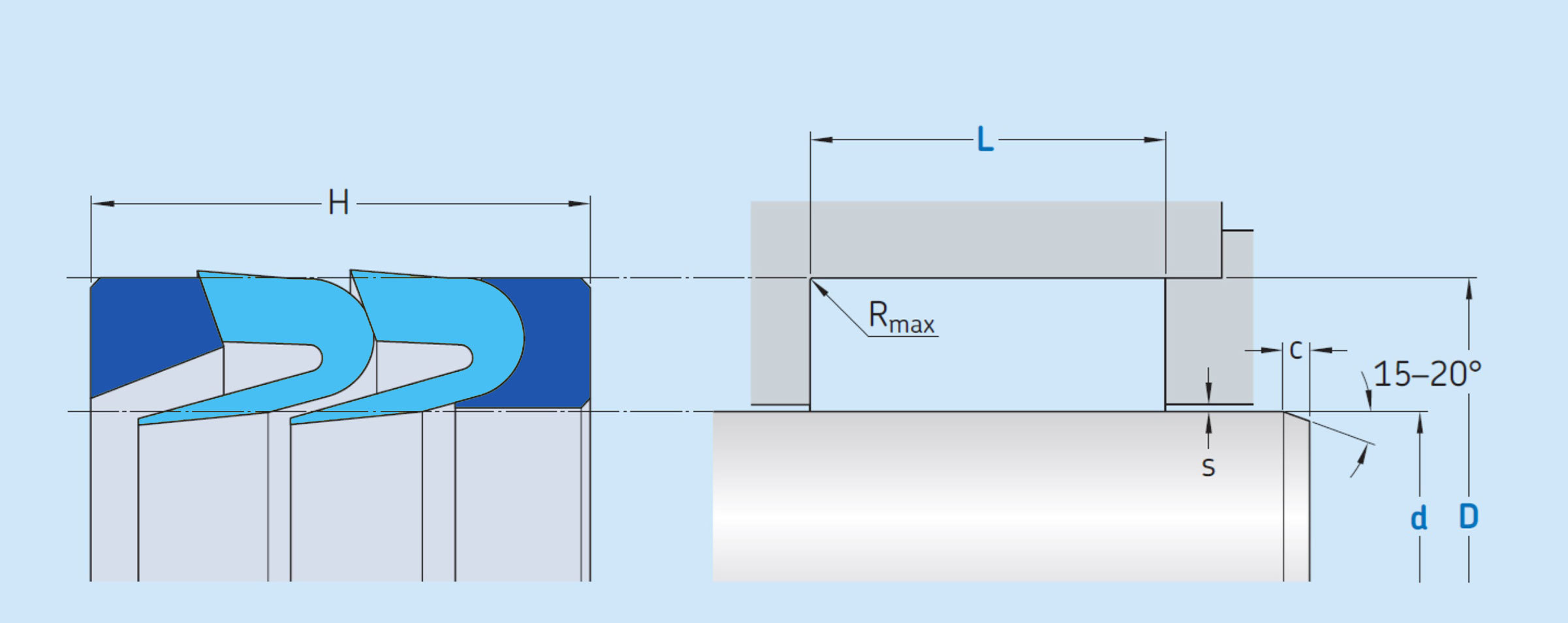

| 推荐尺寸mm | ||||||
| d/f8 | D/H10 | L/+0,2 | Rmax | C | S* | |
| ＞ | ≤ | |||||
| 25 | d + 12 | 24 | 0,4 | 4,5 | 0,6 | |
| 25 | 47 | d + 15 | 29 | 0,4 | 5 | 0,38 |
| 47 | 100 | d + 20 | 38 | 0,4 | 6 | 0,50 |
| 100 | 150 | d + 25 | 47,5 | 0,4 | 8,5 | 0,63 |
| 150 | 250 | d + 30/35 | 57 | 0,4 | 10 | 0,75/0,88 |
| 250 | 500 | d + 40/45 | 76 | 0,4 | 13 | 1,00/1,13 |
| 500 | 1000 | d + 50 | 95 | 0,4 | 16 | 1,25 |
| 1000 | 2500 | d + 60 | 113 | 0,4 | 19 | 1,50 |
| 以上表中所示的挤出间隙值适用于低于70°C的温度，更高的温度要求较低的挤出间隙。 | ||||||
| 运行参数 | ||||||
| 材料 | 温度 | 速度 | 压力 | |||
| 压环 | 密封环 | 支撑环 | 最低°C | 最高°C | 最大m/s | 最大bar (MPa) |
 POM |
 PU |
POM |
-30 | +100 | 0,5 | 500(50) |
 HPU |
-20 | |||||
 SPU |
0,7 | |||||
 TPU |
-40 | 0,5 | ||||
| PU |
 XHPU |
-30 | ||||
| HPU |
 XSPU |
-20 | ||||
| SPU |
XSPU |
0,7 | ||||
| 订购示例 | |
| 简介 | 杆密封件 TS32-P |
| d x D x L [毫米］ | 100 x 125 x 10 |
| 密封材料 | XPU/PU/POM |
