| 表面粗糙度 | Rtmax | Ra |
| 滑动表面 | ≤ 2,5 µm | 0,1–0,5 µm |
| 槽底 | ≤ 6,3 µm | ≤ 1,6 µm |
| 槽侧面 | ≤ 15 µm | ≤ 3 µm |
| 承载面积： 50-95% 和 0.5 Rz 的切削深度（基于 Cref = 0%） | ||

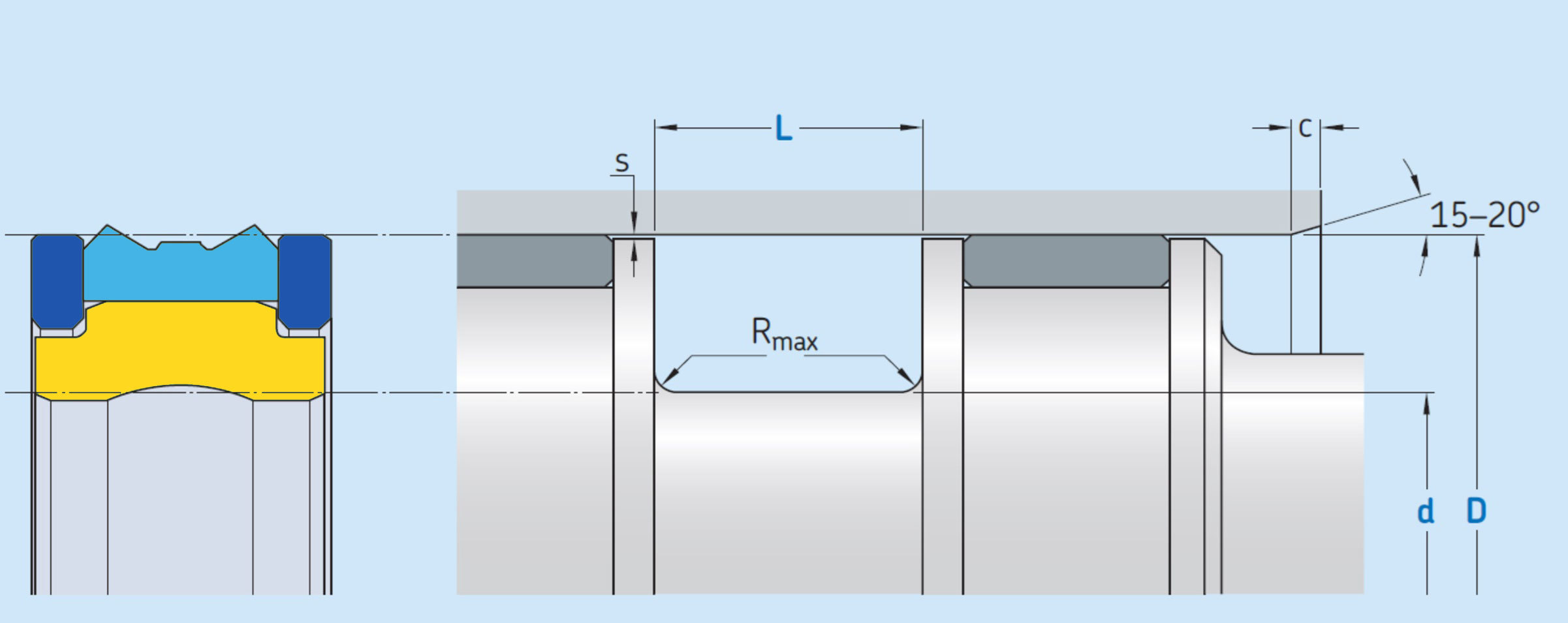

| 推荐尺寸mm | 最大间隙mm | |||||
| D/H9 | d/h9 | L/+0.2 | Rmax | C | s* | |
| ＞ | ≤ | |||||
| 20 | 50 | D - 10 | 12,5 | 0,4 | 4 | 0,4 |
| 50 | 80 | D - 15 | 20 | 0,4 | 5 | 0,4 |
| 80 | 150 | D - 20 | 25 | 0,4 | 6 | 0,4 |
| 150 | 400 | D - 25 | 32 | 0,4 | 8,5 | 0,4 |
| 400 | 600 | D - 30 | 36 | 0,4 | 10 | 0,4 |
| 以上表中所示的挤出间隙值适用于低于70°C的温度，更高的温度要求较低的挤出间隙。 | ||||||
| 运行参数 | |||||||
| 材料 | 温度 | 速度 | 压力 | ||||
| 密封部件 | 弹性体 | 挡圈 | 最低°C | 最高°C | 最大m/s | 最大bar (MPa) | |
 PU |
 NBR |
|
–30 | +100 | 0,5 | 400 (40) | |
 HPU |
–20 | ||||||
 SPU |
0,7 | ||||||
 TPU |
 MVQ |
–40 | 0,5 | ||||
POM| 订购示例 | |
| 简介 | 活塞密封 TK23-D |
| D x d x L [毫米］ | 100 x 80 x 25 |
| 密封材料 | PU / NBR / POM |
