TS2527-F
PTFE V形组合密封，单作用针对低压工况进行了优化；采用不等角V形设计，在低压范围内能够保证良好的接触压力。需要外部弹簧预紧。主要用于化工、制药和食品行业。
还在犹豫？先获取样品，联系我们！
| 表面粗糙度 | Rtmax | Ra |
| 滑动表面 | ≤ 2 µm | 0,05–0,3 µm |
| 槽底 | ≤ 6,3 µm | ≤ 1,6 µm |
| 槽侧面 | ≤ 15 µm | ≤ 3 µm |
| 承载面积： 50-95% 和 0.5 Rz 的切削深度（基于 Cref = 0%） | ||

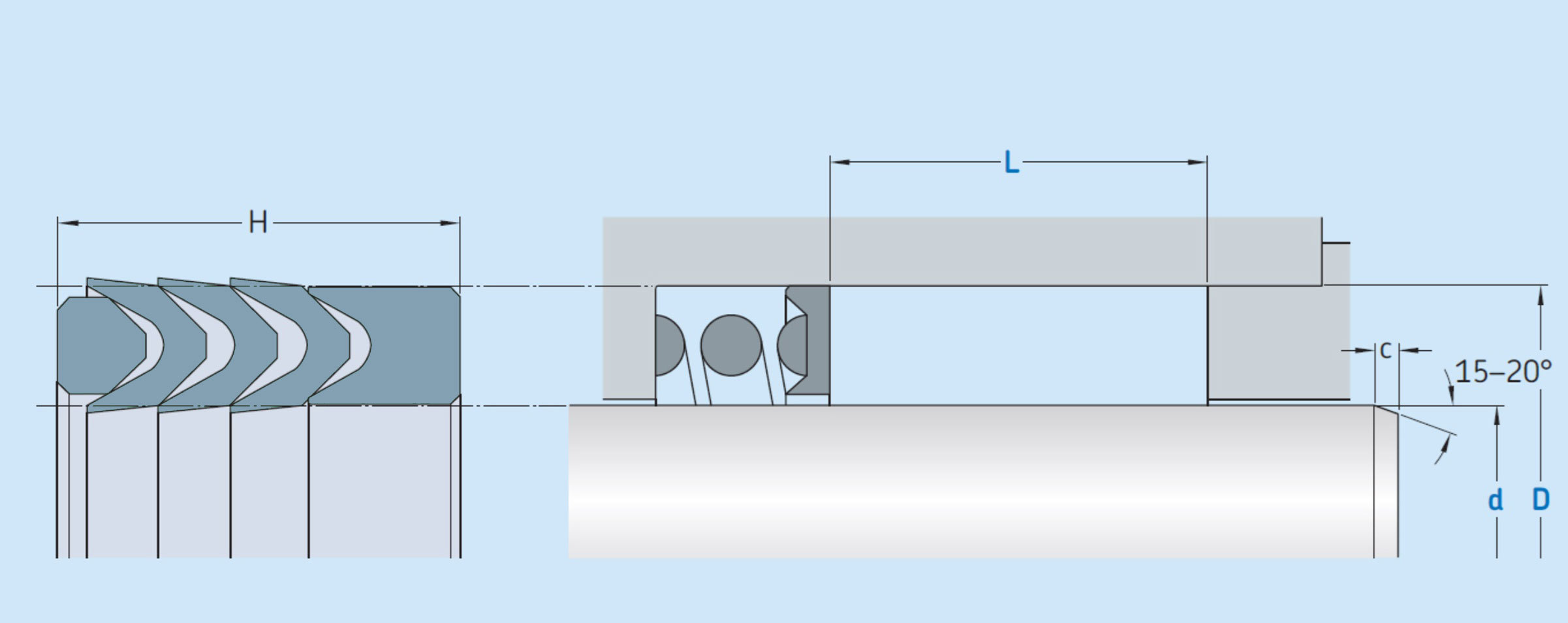

| 推荐尺寸mm | 最大间隙mm | |||||
| d/f8 | D/H8 | C | L* | |||
| ＞ | ≤ | 2-16 bar | 3-50 bar | 4-100 bar | ||
| 10 | 16 | d + 8 | 3,5 | 12 | 15 | 18 |
| 16 | 40 | d + 10 | 4,0 | 14 | 19 | 23 |
| 40 | 50 | d + 12 | 4,5 | 16 | 22 | 26 |
| 50 | 75 | d + 15 | 5 | 19 | 27 | 33 |
| 75 | 150 | d + 20 | 6 | 25 | 35 | 42 |
| 150 | 200 | d + 25 | 8,5 | 32 | 44 | 53 |
| 200 | 300 | d + 30 | 10 | 39 | 54 | 64 |
| 300 | d + 40 | 13 | 45 | 64 | 76 | |
| 以上表中所示的挤出间隙值适用于低于70°C的温度，更高的温度要求较低的挤出间隙。 | ||||||
| 运行参数 | ||||||
| 材料 | 温度 | 速度 | 压力 | |||
| 密封部件 | 弹性体 | 支圈 | 最低°C | 最高°C | 最大m/s | 最大bar (MPa) |
 PTFE g |
 PTFE v |
PTFE g |
-200 | +260 | 1,5 | 100(10) |
| 订购示例 | |
| 简介 | 杆密封件 TS2527-F |
| d x D x L [毫米］ | 100 x 120 x 35 |
| 密封材料 | PTFE v / PTFE g |
